產品中心Product

IGBT單管 IPM IGBT模塊驅動IC

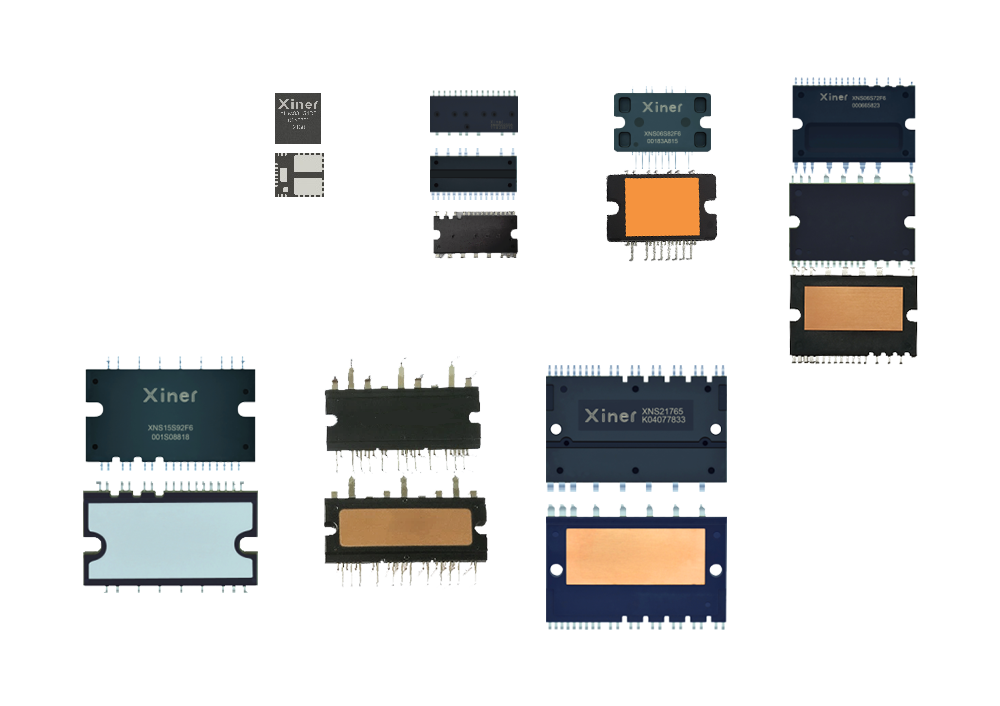

產品介紹

IPM將功率器件連同其驅動電路和多種保護電路封裝在同一模塊內，進行過完美的匹配，使系統設計者從繁瑣的驅動和保護電路設計中解脫出來，同時提高了系統的可靠性。

公司現有產品包括：IPM23,IPM24,IPM25,IPM26,IPM29。

封裝形式有：DIP23,SOP23,PQFN,DIP24,DIP25,DIP26,DIP29。

IPM特點與優勢：

封裝形式多樣，兼容性好；
產品規格多，應用范圍廣；
內置電機專用的FRDMOS或TFSIGBT；
內置SOI工藝的HVIC，穩固性高；
短路耐量>10us@400V/15V/150℃；
低溫升和低電磁干擾設計；
可靠性高，保護功能完善。

產品參數

封裝形式	產品型號	電壓 (V)	電流 (A)	絕緣耐壓 (KV)	優化開關（KHz）	器件	推薦功率 (W)	熱接口	自舉二極管	欠壓保護	過流保護	溫度輸出	互鎖	RDS(on)(Typ) (Ω) VCE (SAT)(Typ) (V)	VF (Typ) (V)	Rth (j-c)(Max) (℃/W)
PQFN8*9	XNM03H54D5	500	3	1.5	20	MOSFET	50	PCB	是	是	否	否	是	3	1.5	1.6
	XNM05H54D5	500	5	1.5	20	MOSFET	120	PCB	是	是	否	否	是	1.6	1.5	1.25
	XNS04H54D6	600	4	1.5	20	IGBT	60	PCB	是	是	否	否	是	2.4	1.3	2
	XNS06H54D6	600	6	1.5	20	IGBT	150	PCB	是	是	否	否	是	2.1	1.4	1.3
DIP23(SOP)23	XNM02S23H6	600	2	1.5	20	MOSFET	120	塑料	是	是	否	NTC	是	4.5	1.5	9.3
	XNM03S23D5	500	3	1.5	20	MOSFET	150	塑料	是	是	否	否	是	2.6	1.5	9.1
	XNM05S23H5	500	5	1.5	20	MOSFET	170	塑料	是	是	否	NTC	是	1.6	1.5	6.13
	XNS03S23H6	600	3	1.5	20	IGBT	150	塑料	是	是	否	NTC	是	2.4	1.25	6.5
	XNS06S23H6	600	6	1.5	20	IGBT	200	塑料	是	是	否	NTC	是	2.1	1.4	5.5
DIP24	XNS06S84F6	600	6	2	20	IGBT	400	DBC	是	是	是	NTC	是	2.1	1.4	4.1
DIP24	XNS10S84F6	600	10	2	20	IGBT	800	DBC	是	是	是	NTC	是	1.8	1.5	2.8
DIP25	XNS06S72F6	600	6	1.5	20	IGBT	400	塑料	是	是	是	NTC	是	2	1.5	5.3
	XNS08S72F6	600	8	1.5	20	IGBT	800	塑料	是	是	是	NTC	是	2	1.5	5
	XNS10S73E6	600	10	1.5	20	IGBT	1000	DBC	是	是	是	VOT	否	1.9	1.7	2.3
	XNS15S73E6	600	15	1.5	20	IGBT	1500	DBC	是	是	是	VOT	否	1.9	1.9	2.05
	XNS20S73E6	600	20	1.5	20	IGBT	2000	DBC	是	是	是	VOT	否	1.7	1.5	1.62
	XNS30S73E6	600	30	1.5	20	IGBT	3000	DBC	是	是	是	VOT	否	1.7	1.6	1.38
DIPS26	XNS10SM1E6	600	10	2	20	IGBT	1000	DBC	是	是	是	VOT	否	1.9	1.7	2.65
DIPS26	XNS15SM1E6	600	15	2	20	IGBT	1500	DBC	是	是	是	VOT	否	1.9	1.9	2.15
DIP29	XNS30S12E6	600	30	2.5	20	IGBT	3000	DBC	是	是	是	VOT	是	1.7	1.4	1.2
	XNS50S12E6	600	50	2.5	20	IGBT	5000	DBC	是	是	是	VOT	是	1.7	1.5	0.89
	XNS10S12FT	1200	10	2.5	20	IGBT	2000	DBC	是	是	是	NTC	是	1.4	1.47	1.3
	XNS15S12FT	1200	15	2.5	20	IGBT	2500	DBC	是	是	是	NTC	是	2.1	2.2	1.3
	XNS25S12FT	1200	25	2.5	20	IGBT	4000	DBC	是	是	是	NTC	是	1.8	2	0.9
	XNC20S12FT	1200	20	2.5	80	SiC-MOSFET	2500	DBC	是	是	是	NTC	是	80mΩ	3.5	1.3

產品應用

變頻器
電動工具
風扇
冰箱
吸塵器
空調
水泵
伺服電機
